Questão de Engenharia de Software — UML — FCC 2012
Engenharia de SoftwareUML
- Código
- fc128571
- Banca
- FCC
- Órgão
- TRT - 6ª Região (PE)
- Ano
- 2012
- Nível
- Superior
- Cargo
- Analista Judiciário - Tecnologia da Informação

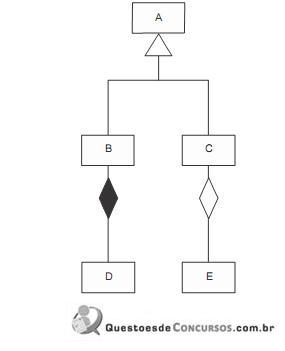

Considere o seguinte diagrama em UML:
Uma representação válida deste diagrama é obtida substituindo-se as classes representadas pelas letras A, B, C, D e E, respectivamente, por
Uma representação válida deste diagrama é obtida substituindo-se as classes representadas pelas letras A, B, C, D e E, respectivamente, por- ADesenho, Cor, Tipo, Azul, Retângulo.
- BComputador, Notebook, Desktop, Impressora, Monitor.
- CPedido, Compra, Venda, Item, Cliente.
- DLivro, Índice, Capa, Romance, Aventura.
- EInternet, Navegadores, Correio Eletrônico, Firefox, Outlook.
