Questão de Engenharia Civil — Dimensionamento de Estruturas de Concreto Armado — FCC 2026

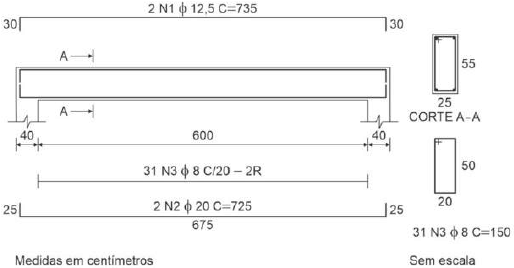

A figura a seguir representa o detalhamento das armaduras de aço CA50 de uma viga biapoiada com 6 m de vão entre as faces internas dos pilares.   Sabendo-se que as massas lineares nominais das barras de diâmetros 8 mm, 12,5 mm e 20 mm são, respectivamente, 0,40 kg/m, 1,00 kg/m e 2,40 kg/m, o consumo de aço para armar a viga, sem considerar as perdas, é

1. A52,80 kg.
2. B80,40 kg.
3. C59,50 kg.
4. D68,10 kg.
5. E74,60 kg.
