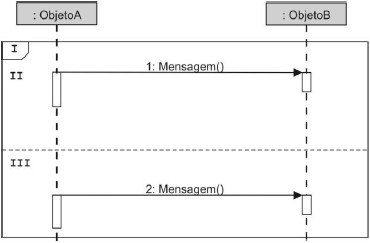

Observe este elemento de um diagrama UML 2.0. Este elemento é utilizado em um diagrama de
- Aatividades e representa uma mensagem condicional. I, II e III correspondem a opt, option1, option2.
- Bsequência e representa um condicional mutuamente exclusivo. I, II e III correspondem a alt, if, else.
- Catividades e representa um fragmento paralelo. I, II e III correspondem a par, msg1, msg2.
- Dcomunicação e representa um condicional mutuamente exclusivo. I, II e III correspondem a cond, if, else.
- Ecomunicação e representa uma mensagem condicional. I, II e III correspondem a alt, true, false.
