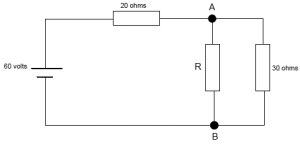

Na figura a seguir apresenta um circuito de corrente contínua, composto de uma fonte e três resistores. O circuito equivalente de Thèvenin, visto pelo resistor R (entre os pontos A e B), é composto por
- Auma fonte de 36 V e um resistor de 50 Ω.
- Buma fonte de 36 V e um resistor de 12Ω .
- Cuma fonte de 60 V e um resistor de 12 Ω.
- Duma fonte de 60 V e um resistor de 30 Ω.
- Euma fonte de 40 V e um resistor de 30 Ω.
