Questão de Engenharia de Software — UML — FGV 2014

Engenharia de SoftwareUML
Código
fg013037
Banca
FGV
Órgão
TJ-GO
Ano
2014
Nível
Superior
Cargo
Analista Judiciário - Análise de Sistemas - Desenvolvimento

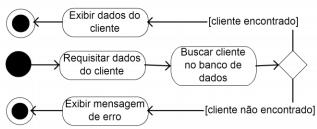

Analise o diagrama UML mostrado na figura, representando o fluxo de trabalho para requisição de dados de clientes.imagem-004.jpgA figura mostra o diagrama:
  1. Ade caso de uso;
  2. Bde atividades;
  3. Cde sequência;
  4. Dde objetos;
  5. Ede classes.
Revelar gabarito e comentário

GabaritoB — de atividades;

Link permanente: /questoes/fg013037
