Questão de Engenharia de Software — Diagrama de Classes — FGV 2016
Engenharia de SoftwareDiagrama de Classes
- Código
- fg023154
- Banca
- FGV
- Órgão
- IBGE
- Ano
- 2016
- Nível
- Superior
- Cargo
- Analista - Análise de Sistemas - Desenvolvimentos de Sistemas

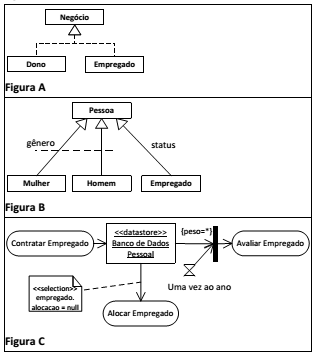

Um dos objetivos da UML é permitir a interoperabilidade entre ferramentas de modelagem visual, sendo necessária a especificação de diferentes tipos de diagramas usados para representar diferentes conceitos. Considere os seguintes diagramas UML.
Com relação aos diagramas UML apresentados, analise as afirmativas a seguir:I. A figura A ilustra um Diagrama de Classes representando a realização de dependência (realization Dependency) da classe Negócio pela combinação das classes Dono e Empregado.II. A figura B ilustra um Diagrama de Classes representando o agrupamento de generalizações (GeneralizationSet) do conjunto gênero.III. A figura C ilustra um Diagrama de Atividade com nó de armazenamento (DataStoreNode).Está correto o que se afirma em:
Com relação aos diagramas UML apresentados, analise as afirmativas a seguir:I. A figura A ilustra um Diagrama de Classes representando a realização de dependência (realization Dependency) da classe Negócio pela combinação das classes Dono e Empregado.II. A figura B ilustra um Diagrama de Classes representando o agrupamento de generalizações (GeneralizationSet) do conjunto gênero.III. A figura C ilustra um Diagrama de Atividade com nó de armazenamento (DataStoreNode).Está correto o que se afirma em:- Asomente I;
- Bsomente II;
- Csomente III;
- Dsomente I e II;
- EI, II e III.
