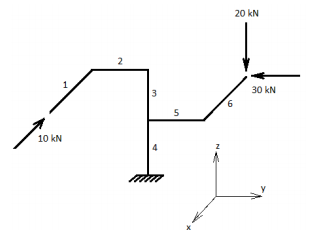

A figura a seguir mostra um pórtico espacial engastado e livre composto de 6 barras, cada uma com 4 m de comprimento.
Sabendo que os ângulos entre as barras são todos iguais a 90º, o valor do momento torçor na barra 4, em kNm, é
Sabendo que os ângulos entre as barras são todos iguais a 90º, o valor do momento torçor na barra 4, em kNm, é- A60.
- B80.
- C100.
- D120.
- E140.
