Questão de Eletrotécnica — Interpretação de diagramas — FGV 2016
EletrotécnicaInterpretação de diagramas
- Código
- fg025720
- Banca
- FGV
- Órgão
- SEE-PE
- Ano
- 2016
- Nível
- Superior
- Cargo
- Professor de Eletrotécnica

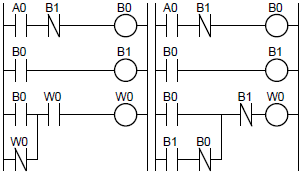

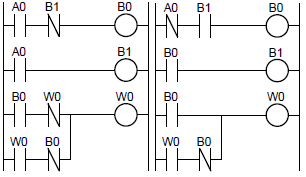

Considere os seguintes diagramas ladder que representam um programa de CLP a seguir.DIAGRAMA 1 DIAGRAMA 2
DIAGRAMA 3
DIAGRAMA 4 DIAGRAMA 5
Considere ainda que o A0 é o contato de uma botoeira, W0 é a bobina que energiza um determinado equipamento e B0 e B1 são bobinas auxiliares.Assinale a opção que indica o diagrama que representa adequadamente o programa que liga/desliga um determinado equipamento utilizando apenas uma única botoeira.
DIAGRAMA 3DIAGRAMA 4 DIAGRAMA 5Considere ainda que o A0 é o contato de uma botoeira, W0 é a bobina que energiza um determinado equipamento e B0 e B1 são bobinas auxiliares.Assinale a opção que indica o diagrama que representa adequadamente o programa que liga/desliga um determinado equipamento utilizando apenas uma única botoeira.- A1.
- B2.
- C3.
- D4.
- E5.
