Questão de Eletrotécnica — Instalações Elétricas em Eletrotécnica — FGV 2016
EletrotécnicaInstalações Elétricas em Eletrotécnica
- Código
- fg025726
- Banca
- FGV
- Órgão
- SEE-PE
- Ano
- 2016
- Nível
- Superior
- Cargo
- Professor de Eletrotécnica

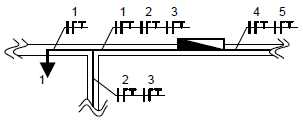

Considere um recorte de um projeto de instalação elétrica de baixa tensão a seguir.
Sabe-se que o circuito 1 alimenta somente um chuveiro de 3300W em 220V.Considere ainda as tabelas 1 e 2.Tabela 1: capacidade de condução de corrente (A)Seção nominal (mm²) 2 condutores carregados 3 condutores carregados1,0 14 131,5 18,5 16,52,5 25 224 33 306 42 38Tabela 2: fatores de correção aplicáveis a condutores agrupadosNúmero de circuitos 1 2 3 4 5Fator de agrupamento 1,00 0,80 0,70 0,65 0,60De acordo com as normas de instalações elétricas de baixa tensão, a seção do condutor do circuito 1, em mm² de cobre, deve ser
Sabe-se que o circuito 1 alimenta somente um chuveiro de 3300W em 220V.Considere ainda as tabelas 1 e 2.Tabela 1: capacidade de condução de corrente (A)Seção nominal (mm²) 2 condutores carregados 3 condutores carregados1,0 14 131,5 18,5 16,52,5 25 224 33 306 42 38Tabela 2: fatores de correção aplicáveis a condutores agrupadosNúmero de circuitos 1 2 3 4 5Fator de agrupamento 1,00 0,80 0,70 0,65 0,60De acordo com as normas de instalações elétricas de baixa tensão, a seção do condutor do circuito 1, em mm² de cobre, deve ser- A1,0.
- B1,5.
- C2,5.
- D4,0.
- E6,0.
