Questão de Eletrotécnica — Equipamentos e Componentes — FGV 2016
EletrotécnicaEquipamentos e Componentes
- Código
- fg025727
- Banca
- FGV
- Órgão
- SEE-PE
- Ano
- 2016
- Nível
- Superior
- Cargo
- Professor de Eletrotécnica

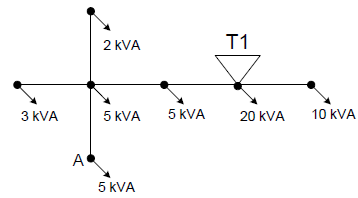

Considere o diagrama a seguir, que representa uma rede aérea secundária trifásica de uma área urbana, alimentada por um transformador T1.
Considere também que a distância entre cada nó é de 30m, que as cargas são trifásicas e que o coeficiente de queda de tensão trifásica do cabo da rede aérea é igual a 2 %/KVA.km.A queda de tensão entre o transformador e o nó A é de
Considere também que a distância entre cada nó é de 30m, que as cargas são trifásicas e que o coeficiente de queda de tensão trifásica do cabo da rede aérea é igual a 2 %/KVA.km.A queda de tensão entre o transformador e o nó A é de- A1,8%.
- B2,4%.
- C2,7%.
- D3,6%.
- E4,2%.
