Questão de Eletrônica — Conversores — FGV 2016
EletrônicaConversores
- Código
- fg025729
- Banca
- FGV
- Órgão
- SEE-PE
- Ano
- 2016
- Nível
- Superior
- Cargo
- Professor de Eletrotécnica

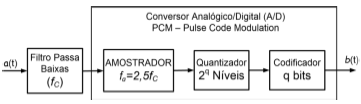

Seja a(t) um sinal analógico que se pretende transmitir por meio de um enlace de comunicação digital. Assim, antes de proceder a transmissão, deve-se adequar a(t) às características do enlace, utilizando-se para tal objetivo um conversor analógico digital (conversor A/D).A figura a seguir ilustra um diagrama contendo os blocos principais do conversor A/D utilizado.
Sabendo-se que o filtro passa baixas é ideal e possui frequência de corte (fc) igual a 10 KHz e que a taxa de b(t) é 100 Kbps, os níveis de quantização que são utilizados no quantizador são
Sabendo-se que o filtro passa baixas é ideal e possui frequência de corte (fc) igual a 10 KHz e que a taxa de b(t) é 100 Kbps, os níveis de quantização que são utilizados no quantizador são- A2.
- B3.
- C4.
- D8.
- E16.
