Questão de Física — Circuitos Elétricos e Leis de Kirchhoff — FGV 2016
FísicaCircuitos Elétricos e Leis de Kirchhoff
- Código
- fg025822
- Banca
- FGV
- Órgão
- SEE-PE
- Ano
- 2016
- Nível
- Superior
- Cargo
- Professor de Física

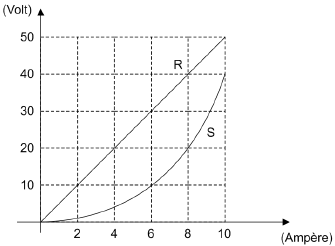

O gráfico anexo representa o característico tensão-corrente de um resistor ôhmico R e de um resistor não ôhmico S

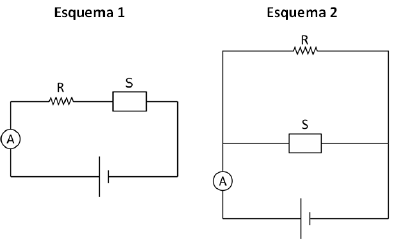

Para alimentá-los usa-se uma fonte de tensão que mantém em seus terminais uma diferença de potencial constante sob quaisquer condições. Os resistores podem ser ligados à fonte de tensão como ilustram os esquemas 1 e 2, nos quais o amperímetro é ideal.
No circuito ilustrado no esquema 1, o amperímetro indica 6 A. Já no circuito ilustrado no esquema 2, o amperímetro indica
Para alimentá-los usa-se uma fonte de tensão que mantém em seus terminais uma diferença de potencial constante sob quaisquer condições. Os resistores podem ser ligados à fonte de tensão como ilustram os esquemas 1 e 2, nos quais o amperímetro é ideal.No circuito ilustrado no esquema 1, o amperímetro indica 6 A. Já no circuito ilustrado no esquema 2, o amperímetro indica- A18 A.
- B16 A.
- C12 A.
- D10 A.
- E8 A.
