Questão de Engenharia Civil — Hidráulica na Engenharia Civil — FGV 2017

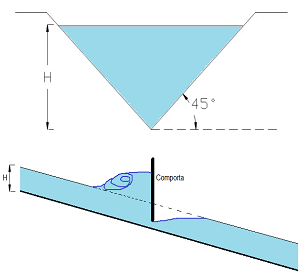

Observe o canal triangular com declividade So = 0,004 m/m e com coeficiente de rugosidade n = 0,012, que escoa uma vazão Q = 2 m³/s.Inicialmente é estabelecido um movimento uniforme com altura de lâmina de água H = 0,90 m. Posteriormente, é colocada no canal uma comporta que define, à sua montante, uma altura de água superior a H e, à sua jusante, um escoamento bem raso, com altura inferior a H.Dados:Equação de Manning: , onde: A é a área molhada, Rh é o raio hidráulico e So é a declividade.Equação de Froude: , onde: V é a velocidade, g = 9,81 é a gravidade e y é a profundidade hidráulica.Os regimes de escoamento antes da colocação da comporta e imediatamente à jusante da comporta, após a colocação desta, são, respectivamente,

1. Asubcrítico e subcrítico.
2. Bsubcrítico e supercrítico.
3. Csubcrítico e crítico.
4. Dsupercrítico e subcrítico.
5. Esupercrítico e supercrítico.
