Questão de Engenharia Elétrica — Aterramentos — FGV 2017

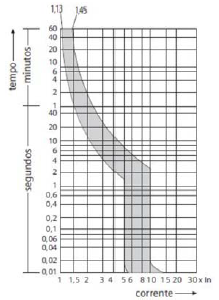

Em uma instalação elétrica, o esquema de aterramento é o TN-S. A fase de um circuito entra em contato com a carcaça de um equipamento que estava sendo manipulado por uma pessoa, fazendo com que ela receba um choque elétrico. O tempo máximo que essa pessoa pode ficar submetida a esse choque é de 2 segundos. A curva do disjuntor de proteção desse circuito, de valor 30 A, é apresentada na figura a seguir.O menor valor dessa corrente de falta, para que o usuário fique protegido, é aproximadamente igual a

1. A10 A.
2. B50 A.
3. C1500 A.
4. D200 A.
5. E300 A.
