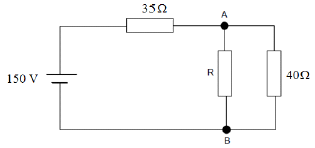

A figura a seguir apresenta um circuito composto por uma fonte CC e três resistores.
O equivalente de Norton desse circuito, que conecta o resistor R entre os pontos A e B, é composto por
O equivalente de Norton desse circuito, que conecta o resistor R entre os pontos A e B, é composto por- Auma fonte de corrente de 2 A em paralelo com um resistor de 75 Ω.
- Buma fonte de corrente de 2 A em série com um resistor de 80 Ω.
- Cuma fonte de corrente de 4,3 A em paralelo com um resistor de 75 Ω.
- Duma fonte de corrente de 4,3 A em série com um resistor de 80 Ω.
- Euma fonte de corrente de 4,3 A em paralelo com um resistor de 80 Ω.
