Questão de Engenharia Mecânica — Máquinas de Fluxo — FGV 2018
Engenharia MecânicaMáquinas de Fluxo
- Código
- fg030114
- Banca
- FGV
- Órgão
- AL-RO
- Ano
- 2018
- Nível
- Superior
- Cargo
- Analista Legislativo - Engenharia Civil

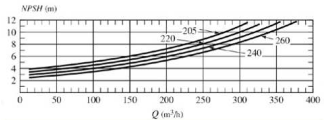

A figura mostra a curva de variação do NPSH requerido com a vazão de uma bomba de água.
Essa bomba recalca uma vazão de 250 m³/h usando um rotor de 220 mm. Considere no local que o peso específico da água é de 9800 N/m³ , a pressão atmosférica é de 101.000 Pa e a pressão de vapor da água, à temperatura local, é de 3.000 Pa.A máxima elevação que a bomba pode ser elevada acima da superfície da água do reservatório de sucção, para que não ocorra cavitação, é
Essa bomba recalca uma vazão de 250 m³/h usando um rotor de 220 mm. Considere no local que o peso específico da água é de 9800 N/m³ , a pressão atmosférica é de 101.000 Pa e a pressão de vapor da água, à temperatura local, é de 3.000 Pa.A máxima elevação que a bomba pode ser elevada acima da superfície da água do reservatório de sucção, para que não ocorra cavitação, é- A2,0 m
- B2,8 m
- C3,6 m
- D4,2 m
- E5,4 m
