Questão de Engenharia Elétrica — Equipamentos em Média Tensão — FGV 2018
Engenharia ElétricaEquipamentos em Média Tensão
- Código
- fg030154
- Banca
- FGV
- Órgão
- AL-RO
- Ano
- 2018
- Nível
- Superior
- Cargo
- Analista Legislativo - Engenharia Elétrica

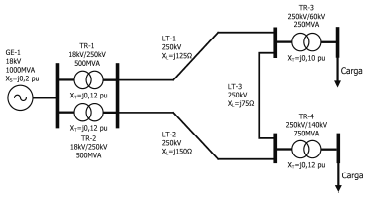

Na análise de sistemas de potência, a representação de grandezas por unidade permite simplificações consideráveis nos cálculos e na visualização de suas faixas de variação.A figura a seguir apresenta o diagrama unifilar de um sistema de potência, em que as respectivas impedâncias estão especificadas na base própria de cada equipamento.
Caso essas impedâncias fossem representadas em p.u., em uma única base de potência de 100MVA, os valores das impedâncias do GE-1, TR-4 e LT-3 seriam, respectivamente,
Caso essas impedâncias fossem representadas em p.u., em uma única base de potência de 100MVA, os valores das impedâncias do GE-1, TR-4 e LT-3 seriam, respectivamente,- Aj0,02, j0,016 e j0,12.
- Bj0,024, j0,12 e j0,04.
- Cj0,024, j0,016 e j0,12.
- Dj0,02, j0,012 e j0,04.
- Ej0,024, j0,016 e j0,04.
