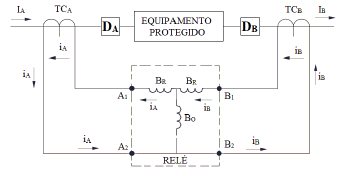

Os relés são dispositivos de proteção utilizados em sistemas elétricos capazes de implementar diversas lógicas e princípios de proteção.Considere o relé com o seguinte esquema de proteção
em que:DA e DB representam disjuntores;TCA e TCB são transformadores de corrente;IA e IB são correntes de linha;iA e iB são correntes no secundário dos TCA e TCB, respectivamente;BR e BO são bobinas de restrição e operação, respectivamente; eA₁, A₂, B₁ e B₂ são terminais do relé.Esse relé implementa uma proteção do tipo
em que:DA e DB representam disjuntores;TCA e TCB são transformadores de corrente;IA e IB são correntes de linha;iA e iB são correntes no secundário dos TCA e TCB, respectivamente;BR e BO são bobinas de restrição e operação, respectivamente; eA₁, A₂, B₁ e B₂ são terminais do relé.Esse relé implementa uma proteção do tipo- Adistância.
- Bdiferencial.
- Cimpedância.
- Dsobrecorrente.
- Esobretensão.
