Questão de Engenharia Elétrica — Circuitos CC — FGV 2018
Engenharia ElétricaCircuitos CC
- Código
- fg030183
- Banca
- FGV
- Órgão
- AL-RO
- Ano
- 2018
- Nível
- Superior
- Cargo
- Analista Legislativo - Engenharia Elétrica

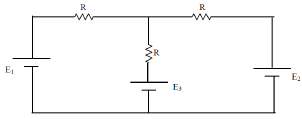

A figura abaixo apresenta um circuito composto por três resistores iguais a R e três fontes contínuas E₁, E₂ e E₃.
Os valores de E₁ e E₂ são iguais a E e E₃ igual a 2E. O módulo da corrente elétrica em um dos ramos laterais dividido pelo módulo da corrente do ramo central é igual a:
Os valores de E₁ e E₂ são iguais a E e E₃ igual a 2E. O módulo da corrente elétrica em um dos ramos laterais dividido pelo módulo da corrente do ramo central é igual a:- A0,5;
- B1,0;
- C1,5;
- D2,0;
- E2,5.
