Questão de Engenharia Civil — Mecânica dos Solos — FGV 2018
Engenharia CivilMecânica dos Solos
- Código
- fg034463
- Banca
- FGV
- Órgão
- TJ-SC
- Ano
- 2018
- Nível
- Superior
- Cargo
- Engenheiro Civil
Um aterro geralmente causa aumento na tensão média da massa do solo abaixo dele. Observe o aterro acima do solo cujo limite é definido pela caixa tracejada:

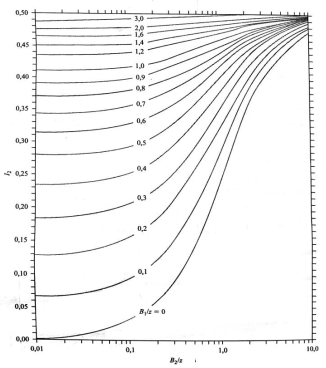

O aumento de tensão vertical resultante do carregamento de um aterro é função da carga unitária q e de um coeficiente de influência I dado pelo gráfico de Osterberg:
No gráfico, z é a profundidade do ponto no terreno sem aterro e Bi são larguras de trechos uniformes do aterro.Sabendo-se que o peso específico do aterro é de 18 kN/m³ , o aumento de tensão no ponto A é:
O aumento de tensão vertical resultante do carregamento de um aterro é função da carga unitária q e de um coeficiente de influência I dado pelo gráfico de Osterberg:No gráfico, z é a profundidade do ponto no terreno sem aterro e Bi são larguras de trechos uniformes do aterro.Sabendo-se que o peso específico do aterro é de 18 kN/m³ , o aumento de tensão no ponto A é:- A40,38 kN/m²;
- B62,24 kN/m² ;
- C72,12 kN/m2 ;
- D120,96 kN/m² ;
- E144,00 kN/m2 .
