Questão de Engenharia Elétrica — Análise de Curto-circuitos — FGV 2018
Engenharia ElétricaAnálise de Curto-circuitos
- Código
- fg034498
- Banca
- FGV
- Órgão
- TJ-SC
- Ano
- 2018
- Nível
- Superior
- Cargo
- Engenheiro Eletricista

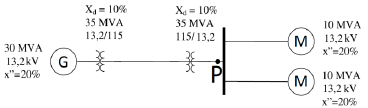

A figura abaixo apresenta um diagrama unifilar de um sistema elétrico.
No ponto P ocorre um curto-circuito entre duas fases com uma tensão de pré-falta de 0,8 p.u..Considerando como bases a potência e a tensão do gerador no setor em que se encontra, a corrente de curto circuito, em p.u., é:
No ponto P ocorre um curto-circuito entre duas fases com uma tensão de pré-falta de 0,8 p.u..Considerando como bases a potência e a tensão do gerador no setor em que se encontra, a corrente de curto circuito, em p.u., é:- AIF = 5;
- BIF = 5√3;
- CIF = 3;
- DIF = √3;
- EIF = 2;
