Questão de Engenharia Elétrica — Distribuição na Engenharia Elétrica — FGV 2018

Engenharia ElétricaDistribuição na Engenharia Elétrica
Código
fg034513
Banca
FGV
Órgão
TJ-SC
Ano
2018
Nível
Superior
Cargo
Engenheiro Eletricista

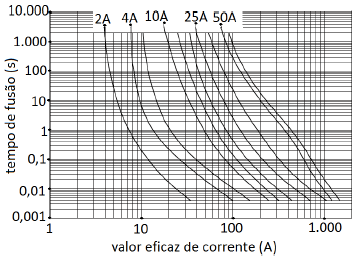

A figura abaixo apresenta as curvas tempo x corrente de uma família de fusíveis.Imagem associada para resolução da questãoNessa família de curvas, o fusível:
  1. Ade 2 A tem seu elo rompido em até 100 s para corrente de 3 A;
  2. Bde 4 A tem seu elo rompido em menos de 1 s para corrente de 11 A;
  3. Cde 10 A tem seu elo rompido em mais de 100 s para corrente de 30 A;
  4. Dde 25 A é adequado para o acionamento de um motor com corrente de partida de 300 A durante 0,1 s;
  5. Ede 50 A é adequado para o acionamento de um motor com corrente de partida de 300 A durante 1 s.
Revelar gabarito e comentário

GabaritoE — de 50 A é adequado para o acionamento de um motor com corrente de partida de 300 A durante 1 s.

Link permanente: /questoes/fg034513
