Questão de Engenharia Civil — Instalações em Engenharia Civil — FGV 2019
Engenharia CivilInstalações em Engenharia Civil
- Código
- fg036693
- Banca
- FGV
- Órgão
- Prefeitura de Salvador - BA
- Ano
- 2019
- Nível
- Superior
- Cargo
- Analista - Engenharia Civil

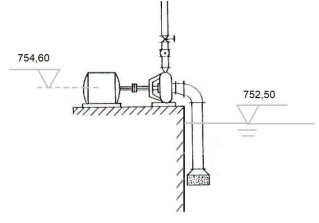

A instalação de bombeamento da figura (cotas em metros) recalca uma vazão de 35m³/h.

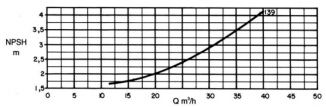

A curva de NPSH requerido dessa bomba é apresentada na figura a seguir.
Sabendo que a carga devido à pressão atmosférica Pa/γ no local é de 9,6 mca e que a carga de pressão de vapor, considerando a temperatura local Pv/γ, é de 0,3 mca, determine a perda de carga na sucção para que a folga para evitar a cavitação seja de 2 m.
A curva de NPSH requerido dessa bomba é apresentada na figura a seguir.Sabendo que a carga devido à pressão atmosférica Pa/γ no local é de 9,6 mca e que a carga de pressão de vapor, considerando a temperatura local Pv/γ, é de 0,3 mca, determine a perda de carga na sucção para que a folga para evitar a cavitação seja de 2 m.- A1,70 m
- B2,10 m
- C3,50 m
- D4,30 m
- E5,50 m
