Questão de Engenharia Elétrica — Transformador de Potência — FGV 2019
Engenharia ElétricaTransformador de Potência
- Código
- fg036726
- Banca
- FGV
- Órgão
- Prefeitura de Salvador - BA
- Ano
- 2019
- Nível
- Superior
- Cargo
- Analista - Engenharia Elétrica

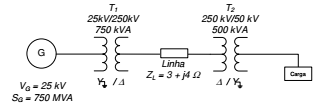

A figura a seguir apresenta um sistema elétrico de potência (SEP) hipotético, que é formado por um gerador, dois transformadores, uma linha de transmissão e uma carga.
Tomando como bases a potência do gerador e os valores nominais de tensão de cada região do SEP, o módulo em pu, da impedância ZL é
Tomando como bases a potência do gerador e os valores nominais de tensão de cada região do SEP, o módulo em pu, da impedância ZL é- A0,06.
- B0,04.
- C4.
- D6.
- E12.
