Questão de Engenharia Elétrica — Fluxo de Potência — FGV 2022
Engenharia ElétricaFluxo de Potência
- Código
- fg048075
- Banca
- FGV
- Órgão
- EPE
- Ano
- 2022
- Nível
- Superior
- Cargo
- Analista de Pesquisa Energética - Transmissão de Energia

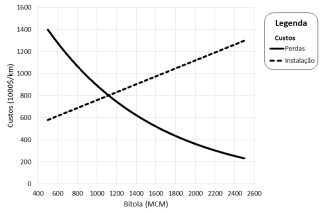

Sempre que uma nova linha de transmissão é recomendada nos estudos de expansão da rede é preciso determinar a bitola do condutor que será empregado. O dimensionamento desse condutor se dá no âmbito do detalhamento da alternativa de referência (relatório R2), por aspectos como carregamento esperado e considerações de ordem econômica.A figura a seguir ilustra um comparativo entre diversas bitolas de cabos de alumínio nu com alma de aço, frequentemente utilizados em linhas de transmissão, para uma linha de 500 kV em fase de planejamento.
A curva tracejada ilustra os custos de instalação e a compra dos cabos e, a curva contínua, o custo de perdas estimado com base nos estudos elétricos que deram origem à recomendação. Os diferentes marcadores nas curvas são referentes à formação dos cabos, ou seja, por quantos fios de alumínio/aço os cabos são compostos. A bitola é dada no eixo das abcissas, em MCM (kcmil), e o custo no eixo das ordenadas, em 1000 $/km.Com base nas informações dessa figura, a faixa de bitolas de cabos mais econômica para essa linha de transmissão é a de
A curva tracejada ilustra os custos de instalação e a compra dos cabos e, a curva contínua, o custo de perdas estimado com base nos estudos elétricos que deram origem à recomendação. Os diferentes marcadores nas curvas são referentes à formação dos cabos, ou seja, por quantos fios de alumínio/aço os cabos são compostos. A bitola é dada no eixo das abcissas, em MCM (kcmil), e o custo no eixo das ordenadas, em 1000 $/km.Com base nas informações dessa figura, a faixa de bitolas de cabos mais econômica para essa linha de transmissão é a de- A600 a 1000 MCM.
- B1000 a 1200 MCM.
- C1400 a 1600 MCM.
- D1600 a 2200 MCM.
- E2200 a 2600 MCM.
