Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FGV 2022
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- fg048089
- Banca
- FGV
- Órgão
- EPE
- Ano
- 2022
- Nível
- Superior
- Cargo
- Analista de Pesquisa Energética - Transmissão de Energia

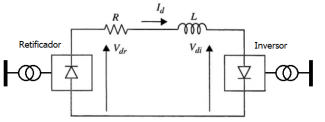

A transmissão em corrente contínua é atualmente uma tecnologia consolidada, e as técnicas de controle utilizadas nas conversoras, um assunto bastante estudado. A figura a seguir ilustra o modelo simplificado de um elo de corrente contínua.
Considerando esse modelo e as relações entre as grandezas das conversoras, analise os itens a seguir.I. A corrente no elo é dada pela expressão,
onde Vdre Vdi são as tensões no retificador e inversor, respectivamente, e R é a resistência da linha de transmissão.II. A corrente Id pode ser controlada alterando-se o ângulo de disparo α no retificador ou o ângulo de extinção γ no inversor. No entanto, essas ações de controle são lentas se comparadas com a atuação na tensão CA, por meio dos taps dos transformadores das conversoras.III. O aumento dos ângulos α e γ implicam numa operação com fator de potência mais baixo e maior consumo de potência reativa nas conversoras.IV. A operação do elo com valores de ângulos α e γ muito pequenos podem expor as conversoras a falhas de comutação, principalmente no lado do inversor.Está correto o que se afirma em
Considerando esse modelo e as relações entre as grandezas das conversoras, analise os itens a seguir.I. A corrente no elo é dada pela expressão, onde Vdre Vdi são as tensões no retificador e inversor, respectivamente, e R é a resistência da linha de transmissão.II. A corrente Id pode ser controlada alterando-se o ângulo de disparo α no retificador ou o ângulo de extinção γ no inversor. No entanto, essas ações de controle são lentas se comparadas com a atuação na tensão CA, por meio dos taps dos transformadores das conversoras.III. O aumento dos ângulos α e γ implicam numa operação com fator de potência mais baixo e maior consumo de potência reativa nas conversoras.IV. A operação do elo com valores de ângulos α e γ muito pequenos podem expor as conversoras a falhas de comutação, principalmente no lado do inversor.Está correto o que se afirma em- AI e II, apenas.
- BII e III, apenas.
- CI, II e IV, apenas.
- DI, III e IV, apenas.
- EI, II, III e IV.
