Questão de Engenharia Elétrica — Circuitos CC — FGV 2022

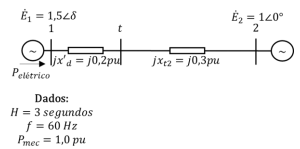

Na figura a seguir, tem-se a representação de um sistema do tipo máquina versus barra infinita, onde xt₂ é a reatância de transferência entre a barra terminal do gerador (Barra t) e a barra infinita (Barra 2), x'd é a reatância transitória de eixo direto da máquina, é o fasor tensão interna da máquina, δ é o ângulo de carga da máquina, é o fasor tensão da barra infinita, H é a constante de inércia da máquina, Pelétricoé a potência elétrica da máquina e Pmec é a potência mecânica da máquina.A equação de oscilação da máquina para a condição apresentada é dada por

1. A
2. B
3. C
4. D
5. E
