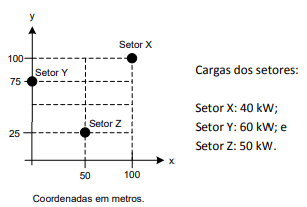

Em um projeto de instalações elétricas, o transformador deve ser alocado de modo a minimizar as perdas na distribuição de energia elétrica.Considere uma instalação fabril hipotética, dividida em três setores, denominados Setor X, Setor Y e Setor Z, distribuídos espacialmente, conforme mostra a figura abaixo.
Aplicando-se o método do baricentro, o ponto (x, y) onde o transformador deverá ser instalado é, aproximadamente:
Aplicando-se o método do baricentro, o ponto (x, y) onde o transformador deverá ser instalado é, aproximadamente:- A(25; 40);
- B(43; 50);
- C(43; 65);
- D(65; 25);
- E(65; 43).
