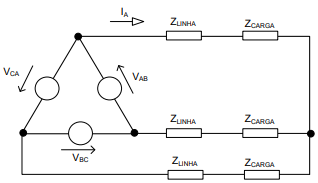

Dados:VAB = 220 ∠0ºVBC = 220 ∠ -120ºVCA = 220 ∠ 120ºZLINHA = 5ΩZCARGA = j5Ω√3 = 1,7√2 = 1,4Considere um sistema elétrico hipotético composto por uma fonte de tensão ligada em Δ, conectada a uma linha de distribuição de impedância por fase, ZLINHA, que alimenta uma carga ligada em Y, de impedância por fase, ZCARGA.A corrente de linha de distribuição, IA, em A, é, aproximadamente:

1. A18 ∠ -45º;
2. B18 ∠ -75º;
3. C31 ∠ -75º;
4. D31 ∠ -45º;
5. E18 ∠ -15º;
