Questão de Engenharia Civil — Resistencia dos Materiais — FGV 2023

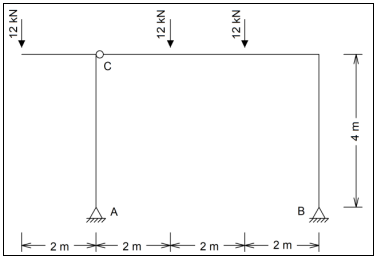

Adote para a estrutura representada na figura acima uma seção transversal constante retangular de 50 cm de altura e 24 cm de largura.Considerando o carregamento indicado, a tensão normal máxima de tração e a tensão normal máxima de compressão são, respectivamente:

1. A4,05 MPa e –3,95 MPa;
2. B4,00 MPa e –4,00 MPa;
3. C3,95 MPa e –4,05 MPa;
4. D2,40 MPa e –2,40 MPa;
5. E2,27 MPa e –2,67 MPa.
