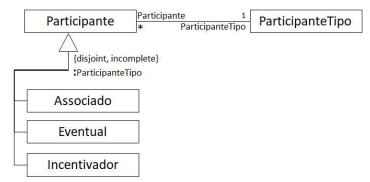

O diagrama abaixo, modelado na linguagem UML 2.5.1, representa um conceito do negócio para o Sistema PARCEIROS utilizado por uma associação civil sem fins lucrativos.
O diagrama acima explicita que:
O diagrama acima explicita que:- Aa designação powertype :ParticipanteTipo no GeneralizationSet em Participante especifica uma outra tipificação para as subclasses de Participante;
- Bcada instância de Associado tem seus próprios atributos e compartilha instâncias com Eventual e Incentivador;
- Cas instâncias das subclasses de Participante podem corresponder a várias instâncias de ParticipanteTipo simultaneamente;
- Das instâncias de ParticipanteTipo têm um relacionamento semântico de realização com as instâncias de Participante;
- Eo GeneralizationSet em Participante tem tipificação forte e está cobrindo semanticamente seus classificadores, que não têm instâncias em comum.
