Questão de Engenharia Elétrica — Fluxo de Potência — FGV 2024
Engenharia ElétricaFluxo de Potência
- Código
- fg085275
- Banca
- FGV
- Órgão
- EPE
- Ano
- 2024
- Nível
- Superior
- Cargo
- Analista de Pesquisa Energética (Transmissão de Energia)

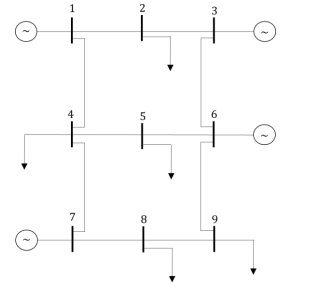

No diagrama unifilar a seguir, a barra 6 é escolhida como a barra de referência do sistema.
Visto isso, assinale a opção que indica as variáveis que compõem o Subsistema 1.
Visto isso, assinale a opção que indica as variáveis que compõem o Subsistema 1.- Aθ₂, θ₃, θ₄, θ₅, θ₆, θ₇, θ₈, θ₉ , V₂,V₄, V₅, V₈, V₉.
- BP₁,P₃, P₇,Q₂,Q₄,Q₅,Q₈,Q₉ .
- Cθ₂, θ₄, θ₅, θ₈, θ₉ , V₁, V₃, V₄,V₆, V₇.
- DP₁,P₂, P₃, P₄, P₅,P₆, P₇, P₈, P₉ ,Q₁,Q₂,Q₄,Q₅,Q₈,Q₉ .
- Eθ₁, θ₂, θ₃, θ₄, θ₅, θ₇, θ₈, θ₉,V₂, V₄, V₅, V₈,V₉ .
