Questão de Engenharia Elétrica — Análise de SEP — FGV 2024
Engenharia ElétricaAnálise de SEP
- Código
- fg085276
- Banca
- FGV
- Órgão
- EPE
- Ano
- 2024
- Nível
- Superior
- Cargo
- Analista de Pesquisa Energética (Transmissão de Energia)

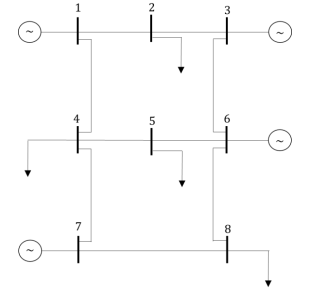

A formulação básica do problema de fluxo de potência é decomposta em dois subsistemas de equações algébricas não lineares para facilitar sua solução.Considere o diagrama unifilar abaixo, em que a barra 3 é escolhida como barra de referência.
Com isso, os subsistemas de equações 1 e 2 do sistema elétrico apresentado têm, respectivamente, o número de equações/incógnitas iguais a
Com isso, os subsistemas de equações 1 e 2 do sistema elétrico apresentado têm, respectivamente, o número de equações/incógnitas iguais a- A12 equações/incógnitas e 6 equações/incógnitas.
- B12 equações/incógnitas e 5 equações/incógnitas.
- C11 equações/incógnitas e 5 equações/incógnitas.
- D11 equações/incógnitas e 6 equações/incógnitas.
- E10 equações/incógnitas e 7 equações/incógnitas.
