Diagrama de Implantação (Deployment) na UML

Gabarito: letra C. O diagrama que especifica a topologia de hardware (nós) e os artefatos de software neles implantados é o Diagrama de Implantação (deployment). Ele é o diagrama estrutural da UML voltado à visão física do sistema, mostrando dispositivos, processadores e onde cada artefato (executável, biblioteca, banco de dados) está alocado.

A UML (Unified Modeling Language) é uma linguagem de modelagem padronizada pela OMG, usada para especificar, visualizar, construir e documentar artefatos de sistemas. Seus diagramas dividem-se em estruturais (estáticos) e comportamentais (dinâmicos). O Diagrama de Implantação pertence ao grupo dos estruturais, assim como o de Classes, Componentes, Pacotes, Objetos e Estrutura Composta. Enquanto o Diagrama de Componentes mostra a organização lógica dos componentes de software e suas interfaces, o Diagrama de Implantação mostra a estrutura física — os nós de hardware (servidores, estações, dispositivos) e os artefatos de software que eles executam.

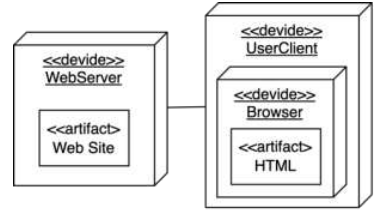

Na prática, imagine um sistema web: o Diagrama de Implantação representaria um nó "Servidor Web" contendo o artefato "app.war", um nó "Servidor de Banco de Dados" contendo o artefato "banco.sql", e um nó "Estação Cliente" com o navegador. As associações entre nós indicam os protocolos de comunicação (HTTP, JDBC). É exatamente essa topologia de hardware com artefatos que a questão descreve.

A pegadinha da banca está em confundir o Diagrama de Implantação com o Diagrama de Componentes. A diferença crucial: o Diagrama de Componentes foca nos componentes de software e suas interfaces (visão lógica), enquanto o Diagrama de Implantação foca nos nós físicos (hardware) e nos artefatos neles contidos (visão física). O enunciado menciona "topologia de hardware" e "nós interligados" — palavras-chave que apontam diretamente para o deployment.

Guarde a fronteira: hardware/nós + artefatos = Implantação; software/componentes + interfaces = Componentes. É nessa distinção que as alternativas se dividem.

Critério	Diagrama de Implantação (Deployment) — ✅ Gabarito	Diagrama de Componentes — ❌ Principal distrator
Foco principal	Topologia física: nós de hardware (servidores, dispositivos) e artefatos de software neles contidos	Organização lógica do software: componentes, interfaces fornecidas/requeridas e dependências
Elementos representados	Nós (hardware), artefatos (executáveis, bibliotecas, bancos de dados), associações de comunicação	Componentes de software, interfaces, portas, dependências
Visão do sistema	Visão física de implantação (onde o software roda)	Visão lógica da estrutura do software (como o software é dividido)
Palavras-chave no enunciado	"Topologia de hardware", "nós interligados", "artefatos de software"	"Componentes", "interfaces", "dependências entre software"
Exemplo prático	Nó "Servidor Web" contendo "app.war"; nó "Banco de Dados" contendo "banco.sql"	Componente "Sistema de Pagamento" com interface "IPagamento" usada por outro componente

Alternativa A — ❌ Incorreta

O Diagrama de Classes descreve a estrutura estática do sistema em classes, atributos, métodos e relacionamentos (associação, herança, composição). Não tem relação com topologia de hardware nem com artefatos de software implantados. É um diagrama estrutural, mas focado no modelo lógico de classes.

Alternativa B — ❌ Incorreta

O Diagrama de Pacotes organiza os elementos do modelo em grupos (pacotes) e mostra as dependências entre eles. É usado para estruturar o modelo em alto nível, mas não representa hardware nem nós físicos. Não atende à descrição do enunciado.

Alternativa C — ✅ Correta ⟵ GABARITO

O Diagrama de Implantação (deployment) é exatamente o que o enunciado descreve: representa a topologia de hardware por meio de nós (dispositivos, processadores) e os artefatos de software (arquivos executáveis, bibliotecas, bancos de dados) que cada nó contém. É o diagrama estrutural da UML voltado à visão física de implantação do sistema.

Alternativa D — ❌ Incorreta

O Diagrama de Componentes mostra os componentes de software, suas interfaces fornecidas e requeridas e os relacionamentos entre eles. Embora seja um diagrama estrutural e trate de artefatos de software, ele não representa a topologia de hardware nem os nós físicos. A confusão com o Diagrama de Implantação é a armadilha clássica desta questão.

Alternativa E — ❌ Incorreta

O Diagrama de Máquina de Estados (state machine) é um diagrama comportamental que descreve os estados de um objeto e as transições entre eles em resposta a eventos. Não tem qualquer relação com hardware, nós ou artefatos de software. É usado para modelar o ciclo de vida de um objeto.

NÃO CAIA NESSA!

A banca explora a confusão entre Diagrama de Componentes e Diagrama de Implantação. Ambos são estruturais e tratam de artefatos, mas o de Componentes foca na organização lógica do software (interfaces, dependências), enquanto o de Implantação foca na estrutura física (nós de hardware, dispositivos). O enunciado diz "topologia de hardware" e "nós interligados" — isso é a assinatura do deployment. Se a questão falasse apenas em "componentes e interfaces", a resposta seria D. Fique atento a essas palavras-chave!

PEGA ESSA DICA!

Para não errar mais, associe cada diagrama a uma pergunta-chave: Classes → "quais são as classes e seus relacionamentos?"; Componentes → "quais são os componentes de software e suas interfaces?"; Implantação → "em quais nós de hardware os artefatos estão instalados?"; Pacotes → "como agrupar os elementos do modelo?"; Máquina de Estados → "quais estados um objeto pode assumir?". Na prova, sublinhe termos como "hardware", "nó", "topologia física" — eles apontam para o deployment.

Gabarito: letra C
