Questão de Engenharia Civil — Análise Estrutural — FGV 2024

Engenharia CivilAnálise Estrutural
Código
fg100346
Banca
FGV
Órgão
TJ-SC
Ano
2024
Nível
Superior
Cargo
Engenheiro Civil

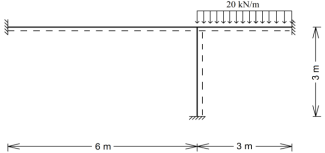

Se o módulo de elasticidade e momento de inércia forem iguais para todas as barras, os momentos fletores máximos positivos e negativos da estrutura abaixo serão, respectivamente:Imagem associada para resolução da questão
  1. A9,0 kN.m e -18,0 kN.m;
  2. B9,2 kN.m e -18,0 kN.m;
  3. C3,0 kN.m e -18,0 kN.m;
  4. D12,5 kN.m e -15,0 kN.m;
  5. E7,9 kN.m e -21,0 kN.m
Revelar gabarito e comentário

GabaritoB — 9,2 kN.m e -18,0 kN.m;

Link permanente: /questoes/fg100346
