Questão de Engenharia de Software — UML — FGV 2024

Máquina de Estados UML: Transições Internas, Externas e Locais

Gabarito: letra D. A transição interna no estado B2, por definição da UML 2.5.1, não executa os comportamentos de saída (exit) do estado de origem nem os de entrada (entry) do estado de destino — ela apenas dispara o comportamento associado à própria transição, sem sair do estado. É exatamente essa característica que a alternativa D descreve com precisão.

A máquina de estados é um dos diagramas comportamentais da UML e modela o ciclo de vida de uma instância de classe (um objeto) por meio de estados e transições. Um estado representa uma condição ou situação na qual o objeto pode se encontrar, e uma transição representa a passagem de um estado para outro, disparada por um evento (gatilho), podendo ter uma guarda (condição) e executar um comportamento (efeito).

A UML 2.5.1 distingue três tipos de transições, e essa distinção é o coração da questão:

• Transição externa: é a transição "clássica" — o objeto sai do estado de origem (executando o comportamento de saída, exit), executa o comportamento da transição e entra no estado de destino (executando o comportamento de entrada, entry). É a transição padrão entre dois estados diferentes.

• Transição interna: ocorre dentro de um estado, sem que o objeto saia dele. Por isso, não executa os comportamentos de saída (exit) do estado nem os de entrada (entry) do estado — apenas o comportamento associado à própria transição é executado. É como se o objeto "permanecesse" no mesmo estado, mas reagisse a um evento.

• Transição local: é uma transição entre dois estados que estão dentro do mesmo estado composto (região). A diferença crucial é que ela não executa o comportamento de saída (exit) do estado composto que contém ambos, nem o comportamento de entrada (entry) do estado composto de destino. Ou seja, a transição local "fica dentro" do estado composto, sem sair dele.

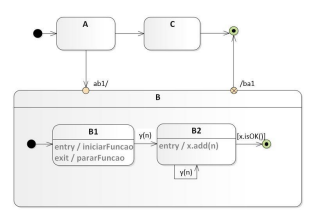

Para fixar a diferença entre transição interna e local, pense no estado composto B como uma "caixa" que contém os subestados B1 e B2:

A pegadinha da banca está em confundir transição interna com transição local. A transição local executa os comportamentos de entrada e saída dos subestados envolvidos (B1 e B2), mas não os do estado composto B. Já a transição interna não executa nenhum comportamento de entrada ou saída — nem do subestado, nem do composto. Guarde essa fronteira: é exatamente nela que as alternativas se dividem.

Alternativa A — ❌ Incorreta

Afirma que a transição externa de A para B ocorre em paralelo à transição de A para C. Em uma máquina de estados, transições concorrentes só ocorrem em regiões paralelas dentro de um estado composto (representadas por linhas tracejadas). No diagrama descrito, A, B e C são estados no mesmo nível, sem regiões paralelas — portanto, as transições são mutuamente exclusivas, não paralelas. O erro está em inventar um paralelismo que não existe na modelagem.

Alternativa B — ❌ Incorreta

Afirma que a transição completa para o estado B requer a execução dos comportamentos de duas regiões. Isso só faria sentido se o estado B fosse um estado composto com duas regiões paralelas (separadas por linha tracejada), onde a entrada no estado composto exige a entrada em todas as regiões simultaneamente. No diagrama, B é um estado composto com uma única região contendo B1 e B2 — não há duas regiões. A alternativa confunde estado composto com região paralela.

Alternativa C — ❌ Incorreta

Afirma que a transição local de B1 no estado composto B indica que o comportamento de entrada do estado B1 não é executado. Isso é exatamente o oposto da definição: a transição local executa o comportamento de entrada (entry) do subestado de destino (B1) e o comportamento de saída (exit) do subestado de origem. O que a transição local não executa são os comportamentos de entrada e saída do estado composto B (a "caixa"), não os dos subestados internos. A alternativa inverte o que é executado e o que não é.

Alternativa D — ✅ Correta ⟵ GABARITO

A transição interna no estado B2, por definição da UML 2.5.1, ocorre dentro do próprio estado, sem que o objeto saia dele. Por isso, nenhum comportamento de saída (exit) ou entrada (entry) é executado — apenas o comportamento associado à transição (o efeito) é disparado. É a definição literal de transição interna: o objeto permanece no estado B2, mas reage a um evento interno. A alternativa espelha exatamente essa regra.

Alternativa E — ❌ Incorreta

Afirma que a transição para o fim do ciclo de vida da instância depende do comportamento de saída do estado C. O fim do ciclo de vida em uma máquina de estados é representado por um estado final (um círculo preenchido com um anel), e a transição para ele é disparada por um evento, não pelo comportamento de saída de um estado. O comportamento de saída (exit) é apenas um efeito que ocorre durante a transição, não a causa dela. A alternativa confunde o efeito (comportamento de saída) com a causa (evento disparador).

Gabarito: letra D
