Questão de Engenharia Civil — Hidráulica na Engenharia Civil — FGV 2025
Engenharia CivilHidráulica na Engenharia Civil
- Código
- fg106533
- Banca
- FGV
- Órgão
- CGE-SP
- Ano
- 2025
- Nível
- Superior
- Cargo
- Auditor Estadual de Controle - Obras e Concessões - tarde

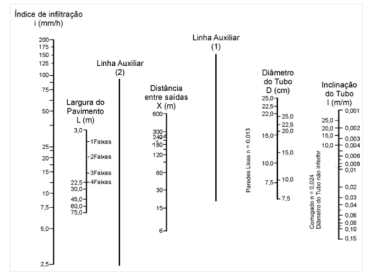

A figura a seguir mostra um nomograma para determinação da seção de vazão de um dreno longitudinal de uma estrada.
Os dados de projeto para esse dreno são mostrados a seguir: • Distância entre saídas: 240 m; • Inclinação do tubo: 1 cm/m; • Índice de infiltração: 25 mm/h; • Largura do pavimento: 2 faixas. Com base nessas informações, assinale a opção que indica o diâmetro mais adequado a ser aplicado para o tubo.
Os dados de projeto para esse dreno são mostrados a seguir: • Distância entre saídas: 240 m; • Inclinação do tubo: 1 cm/m; • Índice de infiltração: 25 mm/h; • Largura do pavimento: 2 faixas. Com base nessas informações, assinale a opção que indica o diâmetro mais adequado a ser aplicado para o tubo.- A10,0 cm.
- B15,0 cm.
- C20,0 cm.
- D22,5 cm.
- E25,0 cm.
