Questão de Engenharia Mecânica — Sistemas Fluidomecânicos — FGV 2025

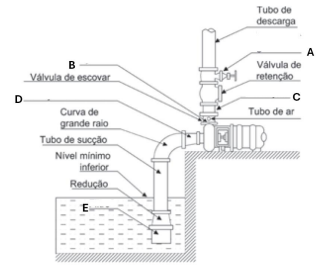

Uma bomba centrífuga, que garante o funcionamento do sistema de abastecimento de água de uma edificação, será recolocada em funcionamento após sua manutenção. Para tanto, será necessário realizar a escorva dessa bomba utilizando um ejetor. A figura a seguir ilustra, esquematicamente, a configuração do sistema de bombeamento, apresentando a bomba, tubulações e demais componentes.(Adaptado de: Bombas: guia básico / Eletrobras [et al.]. Brasilia : IEL/NC, 2009.)Nessa figura, o ejetor é indicado pela letra:

1. AA;
2. BB;
3. CC;
4. DD;
5. EE.
