Questão de Engenharia Civil — Hidráulica na Engenharia Civil — FGV 2025

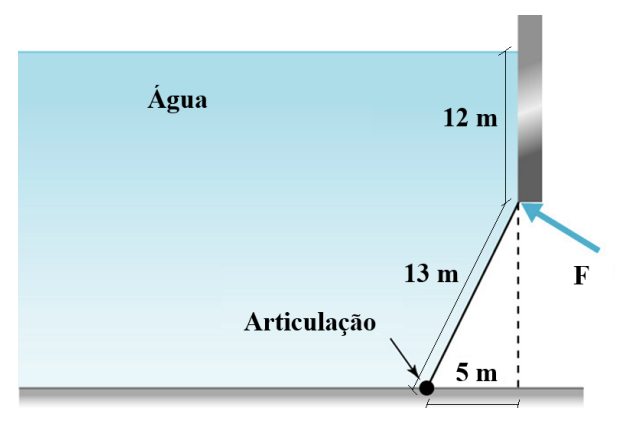

A figura abaixo mostra uma barragem com uma parede de contenção vertical e uma comporta retangular de 13 m x 10 m, articulada no ponto inferior e contida no ponto superior por uma força centrada F. Considere-se o peso específico da água igual a 9810 N/m³.Dado: Momento de inércia do retângulo: Ixx = b . h³/ 12Desprezando o peso da comporta, o valor da força F necessária para segurar a comporta de 10 m de largura é de:

1. A523,2 kN;
2. B1.046,4 kN;
3. C5.232,0 kN;
4. D10.202,4 kN;
5. E22.955,4 kN.
