Questão de Engenharia Civil — Estruturas — FGV 2025
Engenharia CivilEstruturas
- Código
- fg115823
- Banca
- FGV
- Órgão
- MPU
- Ano
- 2025
- Nível
- Superior
- Cargo
- Analista do - Perito em Engenharia Civil

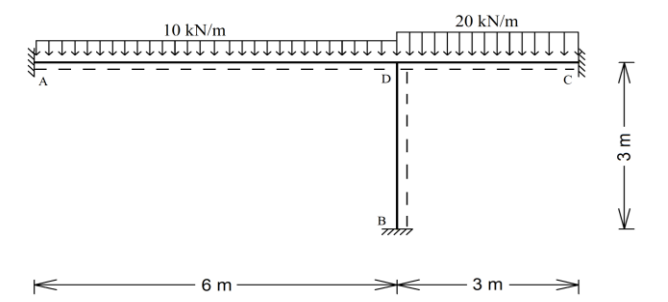

Analise a figura a seguir.
Se o Módulo de Elasticidade e Momento de Inércia forem iguais para todas as barras, os momentos fletores máximos positivos e negativos da estrutura abaixo são, respectivamente:
Se o Módulo de Elasticidade e Momento de Inércia forem iguais para todas as barras, os momentos fletores máximos positivos e negativos da estrutura abaixo são, respectivamente:- A31,5 kN.m e -27,0 kN.m;
- B31,5 kN.m e -21,0 kN.m;
- C22,5 kN.m e -31,5 kN.m;
- D6,0 kN.m e -31,5 kN.m;
- E15,8 kN.m e -31,5 kN.m.
