Questão de Engenharia Civil — Estruturas — FGV 2025
Engenharia CivilEstruturas
- Código
- fg115825
- Banca
- FGV
- Órgão
- MPU
- Ano
- 2025
- Nível
- Superior
- Cargo
- Analista do - Perito em Engenharia Civil

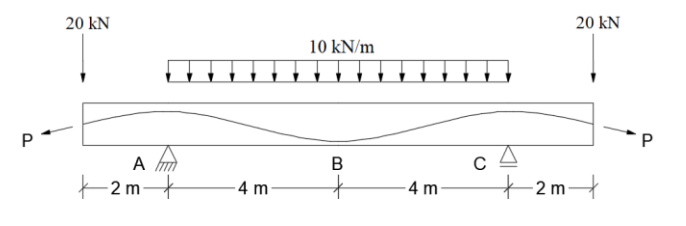

A figura abaixo representa uma viga de concreto protendido submetida a uma carga uniformemente distribuída de 10 kN/m e duas cargas concentradas de 20 kN. A seção transversal dessa viga é uma seção retangular constante de 30 cm de largura e 1,0 m de altura, e, nas seções A, B e C, o cabo de protensão está na horizontal e sua altura em relação à base é de 80 cm, 10 cm e 80 cm, respectivamente.
Desconsidere todas as perdas previstas para o dimensionamento da estrutura protendida. Determine:I. a força mínima de protensão (P) que deve ser aplicada para que a seção A não possua tensão normal positiva.II.a força mínima de protensão (P) que deve ser aplicada para que a seção B não possua tensão normal positiva.As tensões de I e II são, respectivamente:
Desconsidere todas as perdas previstas para o dimensionamento da estrutura protendida. Determine:I. a força mínima de protensão (P) que deve ser aplicada para que a seção A não possua tensão normal positiva.II.a força mínima de protensão (P) que deve ser aplicada para que a seção B não possua tensão normal positiva.As tensões de I e II são, respectivamente:- A70,6 kN e 85,7 kN;
- B85,7 kN e 70,6 kN;
- C85,7 kN e 120,0 kN;
- D120,0 kN e 360,0 kN;
- E360,0 kN e 120,0 kN.
