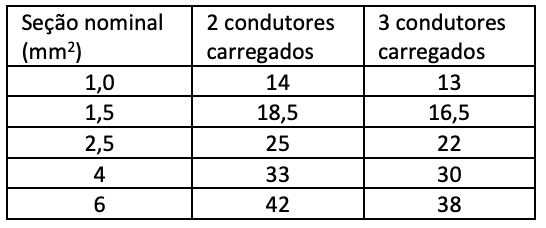

Um circuito elétrico bifásico alimenta uma carga de 4,0 kW, com fator de potência 0,8. Esse circuito compartilha o eletroduto pelo qual passa com mais outros dois circuitos. Abaixo são apresentadas as tabelas 1 e 2 necessárias para o dimensionamento desse circuito.Tabela 1: Capacidade de condução de corrente (A)

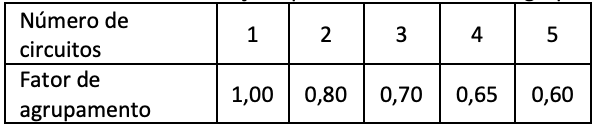

Tabela 2: Fatores de correção aplicáveis a condutores agrupados
O padrão dos níveis de tensão da instalação é 220/127 V, e a temperatura ambiente é de 30 ºC.A seção desse circuito pelo critério de capacidade de condução
Tabela 2: Fatores de correção aplicáveis a condutores agrupadosO padrão dos níveis de tensão da instalação é 220/127 V, e a temperatura ambiente é de 30 ºC.A seção desse circuito pelo critério de capacidade de condução- A1,0 mm²;
- B1,5 mm²;
- C2,5 mm²;
- D4,0 mm²;
- E6,0 mm².
