Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — FGV 2025
Engenharia EletrônicaEletrônica Digital na Engenharia Eletrônica
- Código
- fg115839
- Banca
- FGV
- Órgão
- MPU
- Ano
- 2025
- Nível
- Superior
- Cargo
- Analista do - Perito em Engenharia Elétrica

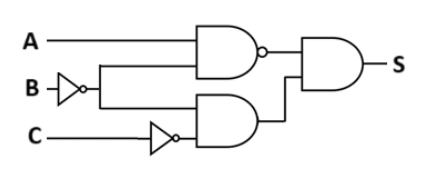

A figura abaixo apresenta um circuito digital que possui três entradas digitais A, B e C e uma saída S.
A operação booleana realizada pelo circuito pode ser descrita como:
A operação booleana realizada pelo circuito pode ser descrita como:- A(A̅ + B) ∙ (B̅. C̅);
- B(A̅ + B̅) ∙ (B̅ + C̅);
- C(A + B̅̅) ∙ (B̅. C̅);
- D(A̅ + B) ∙ (B + C̅);
- E(A̅ + B) ∙ (B̅ + C̅).
