Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FGV 2025
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- fg115840
- Banca
- FGV
- Órgão
- MPU
- Ano
- 2025
- Nível
- Superior
- Cargo
- Analista do - Perito em Engenharia Elétrica

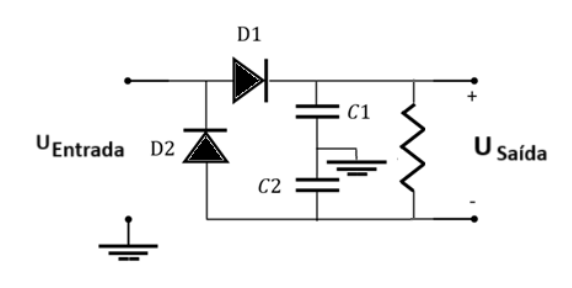

A figura abaixo apresenta um circuito composto de dois capacitores C1 e C2 e dois diodos D1 e D2.
O sinal de entrada, UEntrada, é um sinal de tensão senoidal. O sinal de saída, USaída, é um sinal em corrente contínua.Esse circuito é um:
O sinal de entrada, UEntrada, é um sinal de tensão senoidal. O sinal de saída, USaída, é um sinal em corrente contínua.Esse circuito é um:- Aretificador de onda completa com center tape;
- Bdobrador de tensão de meia-onda;
- Cdivisor de tensão de meia-onda;
- Dretificador de meia-onda;
- Edobrador de tensão de onda completa.
