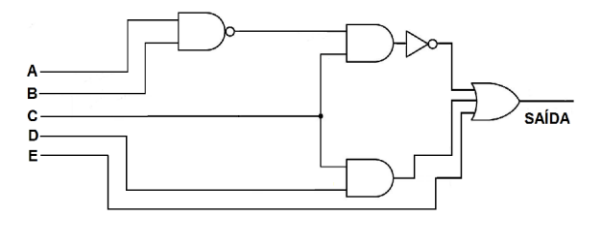

A figura abaixo apresenta um circuito digital.
A saída será igual a zero para as entradas A, B, C, D e E, respectivamente, iguais a:
A saída será igual a zero para as entradas A, B, C, D e E, respectivamente, iguais a:- A1, 0, 0, 0 e 1;
- B1, 0, 0, 0 e 0;
- C1, 1, 0, 1 e 0;
- D1, 1, 1, 1 e 0;
- E1, 1, 0, 1 e 1.
