Questão de Engenharia Elétrica — Máquinas Elétricas — FGV 2025
Engenharia ElétricaMáquinas Elétricas
- Código
- fg115844
- Banca
- FGV
- Órgão
- MPU
- Ano
- 2025
- Nível
- Superior
- Cargo
- Analista do - Perito em Engenharia Elétrica

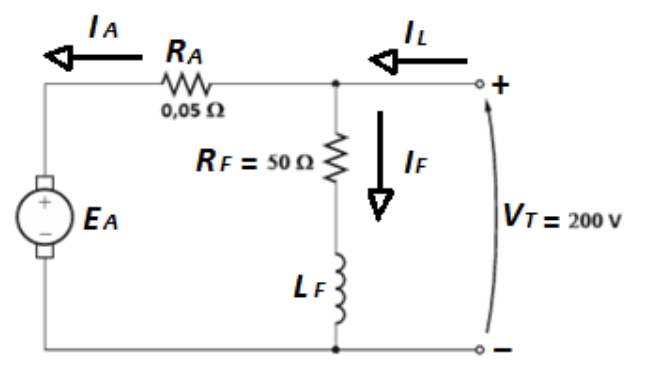

A figura abaixo apresenta o circuito equivalente de um motor CC em derivação alimentado em 200 V e com uma rotação a vazio de 1000 rpm. Os enrolamentos de compensação têm uma resistência de armadura de 0,05 Ω, e o circuito de campo tem uma resistência total de 50 Ω, produzindo uma velocidade a vazio de 1000 rpm.
A velocidade desse motor quando a corrente de entrada (IL) é 50 A é:
A velocidade desse motor quando a corrente de entrada (IL) é 50 A é:- A218,5 rpm;
- B667,5 rpm;
- C726,0 rpm;
- D876,0 rpm;
- E988,5 rpm.
