Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FGV 2025

Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
Código
fg115855
Banca
FGV
Órgão
MPU
Ano
2025
Nível
Superior
Cargo
Analista do - Perito em Engenharia Elétrica

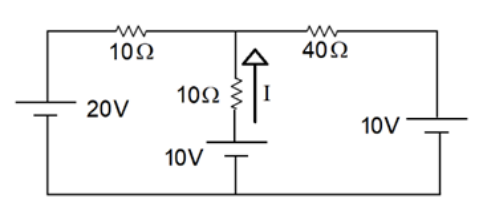

A figura abaixo apresenta um circuito composto por baterias e resistores:Imagem associada para resolução da questãoA corrente elétrica I é igual a:
  1. A+ 5/9 A;
  2. B- 4/9 A;
  3. C+ 4/9 A;
  4. D+ 7/9 A;
  5. E- 7/9 A.
Revelar gabarito e comentário

GabaritoB — - 4/9 A;
