Questão de Engenharia Civil — Hidráulica na Engenharia Civil — FGV 2025

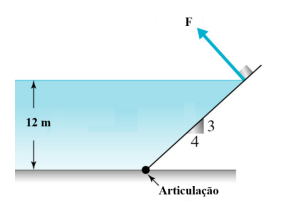

A figura abaixo mostra uma comporta que faz o fechamento de um canal aberto de irrigação com altura de lâmina de água de 12 m e largura de 5 m. A comporta tem a mesma largura do canal.Considere que o peso específico da água é de 9.800 N/m³ .Desprezando o peso da comporta, a força F necessária para segurar a comporta na posição apresentada é de:

1. A1.960 kN;
2. B2.220 kN;
3. C2.940 kN;
4. D4.440 kN;
5. E5.880 kN.
