Questão de Engenharia Civil — Instalações em Engenharia Civil — FGV 2026

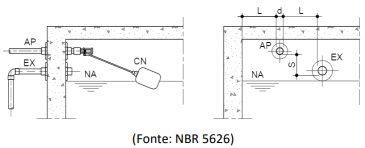

A figura a seguir ilustra a vista frontal (à esquerda) e a vista lateral (à direita) de parte das ligações realizadas na cisterna de uma edificação, onde AP é o alimentador predial e EX é o duto extravasor.Considerando que o diâmetro (d) do alimentador predial é de 20 mm, os valores mínimos de L e S correspondem a

1. A40 mm e 20 mm.
2. B40 mm e 25 mm.
3. C60 mm e 20 mm.
4. D60 mm e 25 mm.
5. E60 mm e 30 mm.
