Questão de Engenharia Mecânica — Mecânica dos Sólidos — FGV 2026

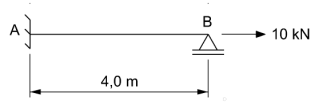

A barra da figura a seguir é formada por aço carbono, com módulo de Young igual a 200 GPa e coeficiente de Poisson igual a 0,3. Essa barra tem uma das suas extremidades engastada e, na extremidade oposta, há um apoio do tipo rolete, no qual se aplica uma carga axial de 10 kN.Sabendo que a barra possui seção transversal quadrada de lado 10 cm, a variação de seu volume devido à imposição da carga axial é de

1. A80 mm³ .
2. B120 mm³ .
3. C160 mm³ .
4. D200 mm³ .
5. E240 mm³ .
